2N3904
¿Qué es el Transistor 2N3904?
El 2N3904 es un transistor bipolar de unión (BJT) tipo NPN de pequeña señal, diseñado específicamente para aplicaciones de amplificación y conmutación de baja potencia. Es considerado el transistor NPN de uso general más popular y estándar en la industria electrónica, siendo ideal para proyectos educativos y aplicaciones profesionales de baja corriente.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 40 | V |
| Voltaje Colector-Base máximo | VCBO | 60 | V |
| Voltaje Emisor-Base máximo | VEBO | 6 | V |
| Corriente de Colector máxima | IC | 200 | mA |
| Ganancia de corriente (hFE) | β | 100-300 | - |
| Frecuencia de transición | fT | 300 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -55 a +150 | °C |
| Corriente de saturación colector | ICsat | 10 | mA |
| Voltaje de saturación CE | VCEsat | 0.2 | V |

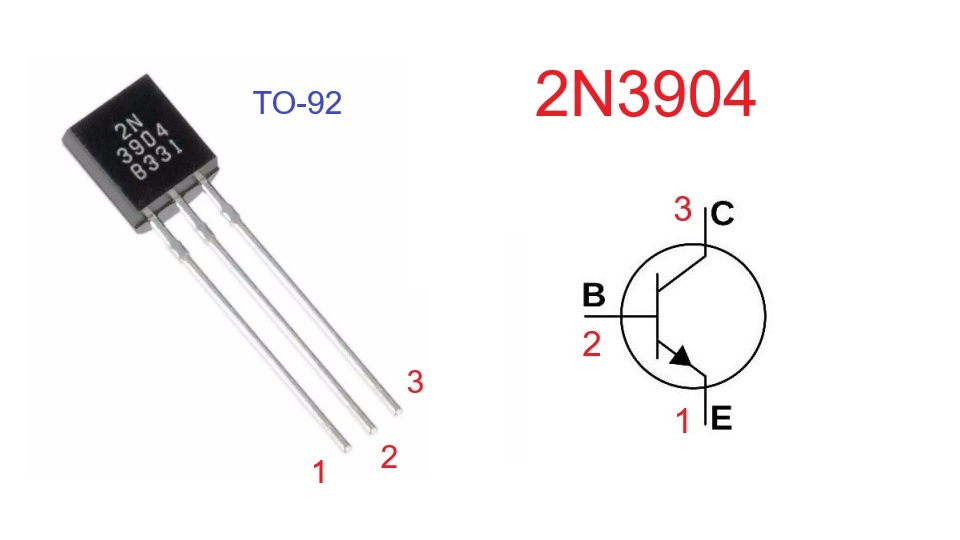

Configuración de Pines (Pinout)
Encapsulado TO-92 (vista frontal plana hacia usted):
- Pin 1: Emisor (E) - Izquierda
- Pin 2: Base (B) - Centro
- Pin 3: Colector (C) - Derecha
Secuencia: E-B-C (de izquierda a derecha). El encapsulado TO-92 es de plástico negro con forma semicircular.
Aplicaciones Típicas
- Amplificadores de audio de pequeña señal
- Circuitos de conmutación de baja corriente
- Drivers para LEDs individuales
- Buffers y inversores digitales
- Osciladores de baja frecuencia
- Circuitos de temporización
- Sensores y detectores
- Amplificadores de instrumentación
- Circuitos de control y automatización
- Prototipos educativos y experimentales
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo directo del 2N3904 en la mayoría de aplicaciones:
- PN3904: Versión plástica idéntica, intercambiable 100%
- 2N2222A: Muy similar, mayor corriente (800mA vs 200mA)
- BC547: Equivalente europeo, pinout diferente (C-B-E)
- BC548: Similar al BC547, menor voltaje (30V vs 40V)
- MMBT3904: Versión SMD en encapsulado SOT-23
- 2N4401: Mayor corriente de colector (600mA)
- MPSA05: Versión mejorada para alta frecuencia
- 2SC1815: Equivalente japonés popular en Asia
Nota importante: Al usar BC547/BC548, verificar el pinout ya que es diferente al 2N3904.
Transistor Complemento
El complemento PNP perfecto del 2N3904 es:
- 2N3906: Transistor PNP con características casi idénticas pero polaridad opuesta
- PN3906: Versión plástica del 2N3906
