1N4007
¿Qué es el Diodo 1N4007?
El 1N4007 es un diodo rectificador de silicio de uso general, ampliamente utilizado en circuitos de rectificación y fuentes de alimentación. Es el diodo más popular de la serie 1N400x y se caracteriza por su alta tensión inversa de trabajo (1000V) y su capacidad de corriente directa de 1 amperio.
¿Qué es un Diodo Rectificador?
Un diodo rectificador permite el paso de la corriente eléctrica en una sola dirección (del ánodo al cátodo) y la bloquea en la dirección opuesta. Esto lo convierte en el componente ideal para convertir corriente alterna (AC) en corriente continua (DC).
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | Diodo Rectificador de Silicio | - |
| Voltaje Inverso Máximo | VRRM | 1000 | V |
| Voltaje Inverso de Trabajo | VRWM | 700 | V |
| Corriente Directa Promedio | IF(avg) | 1.0 | A |
| Corriente Directa de Pico | IFSM | 30 | A |
| Voltaje Directo Máximo | VF | 1.1 | V |
| Corriente Inversa Máxima | IR | 5 | μA |
| Tiempo de Recuperación | trr | 30 | μs |
| Temperatura de Operación | TJ | -65 a +175 | °C |
| Encapsulado | - | DO-41 (Axial) | - |

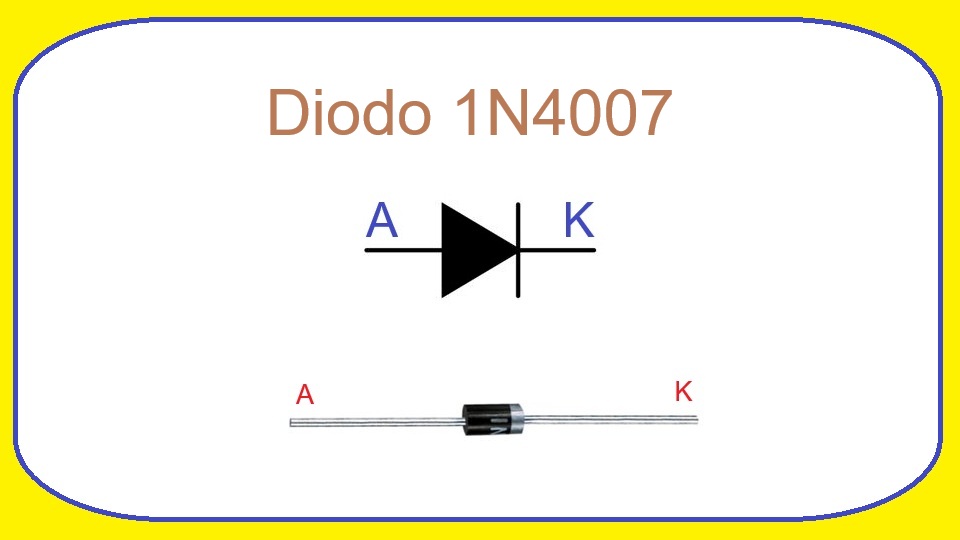

Identificación de Terminales
Encapsulado DO-41 (cilíndrico con cables axiales):
- Cátodo (K): Terminal marcado con banda blanca o gris
- Ánodo (A): Terminal opuesto, sin marca
Regla simple: La corriente fluye del ánodo (sin marca) hacia el cátodo (con banda).
Aplicaciones Típicas
- Rectificación de media onda y onda completa
- Fuentes de alimentación lineales
- Puentes rectificadores
- Protección contra polaridad inversa
- Diodos volantes (flyback) en circuitos inductivos
- Rectificación en transformadores
- Circuitos de carga de baterías
- Eliminación de componente AC en señales
Serie 1N400x - Comparación
| Modelo | Voltaje Inverso (V) | Aplicación Típica |
|---|---|---|
| 1N4001 | 50 | Circuitos de bajo voltaje |
| 1N4002 | 100 | Rectificación 12-24V |
| 1N4003 | 200 | Fuentes switching básicas |
| 1N4004 | 400 | Rectificación 110-220V AC |
| 1N4005 | 600 | Aplicaciones de medio voltaje |
| 1N4006 | 800 | Fuentes de alto voltaje |
| 1N4007 | 1000 | Máxima protección, uso universal |
Equivalentes y Reemplazos
Los siguientes diodos pueden usarse como reemplazo del 1N4007:
Reemplazos Directos (Mismas Características)
- 1N4007G: Versión con especificaciones garantizadas
- 1N4007GP: Grado militar/profesional
- UF4007: Versión de recuperación ultra rápida
- FR107: Fast recovery, 1A, 1000V
- BY127: Equivalente europeo
Alternativas con Mayor Corriente
- 1N5408: 3A, 1000V - Triple corriente
- 6A10: 6A, 1000V - Mayor capacidad
- 10A10: 10A, 1000V - Alta potencia
Alternativas de Menor Voltaje (Más Económicas)
- 1N4004: 1A, 400V - Para 220V AC
- 1N4002: 1A, 100V - Para voltajes bajos
- 1N4001: 1A, 50V - Circuitos DC de bajo voltaje
Diodos Schottky (Mayor Eficiencia)
- 1N5817: 1A, 20V - Menor caída de voltaje (0.45V)
- 1N5822: 3A, 40V - Para switching de baja tensión
Importante: Verificar que el voltaje inverso del reemplazo sea igual o mayor al del 1N4007 (1000V).
